SikaBiresin® L400 11.4 кг (EPOPAST 400) — эпоксидная паста для ламинирования со стекловолокном для структурных подкладочных конструкций и инструментальной оснастки

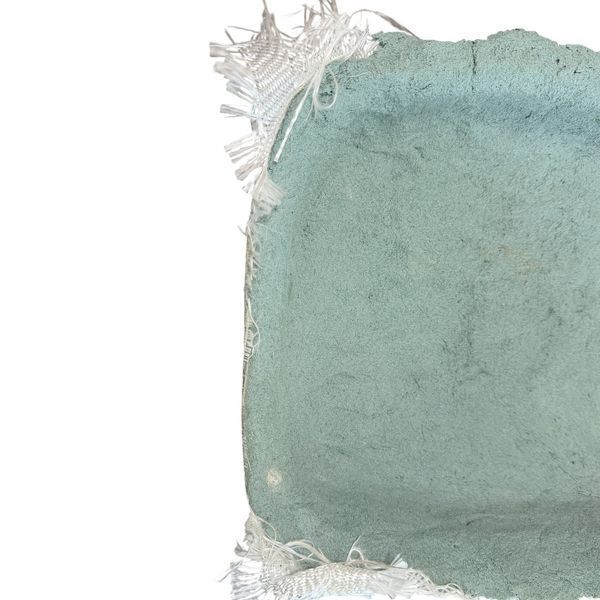

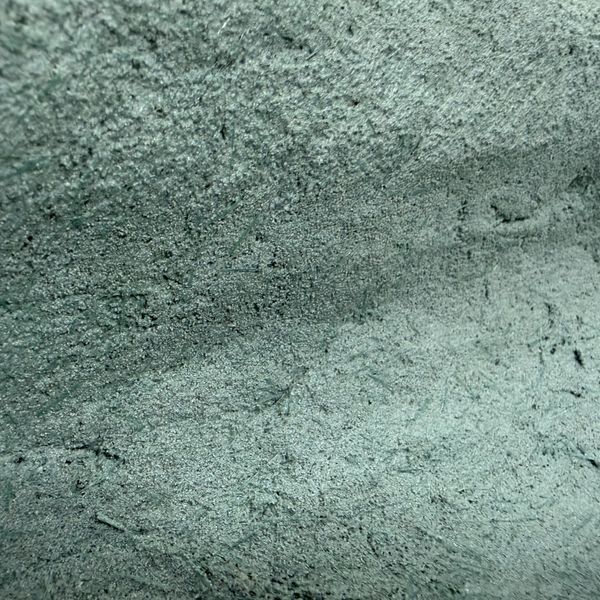

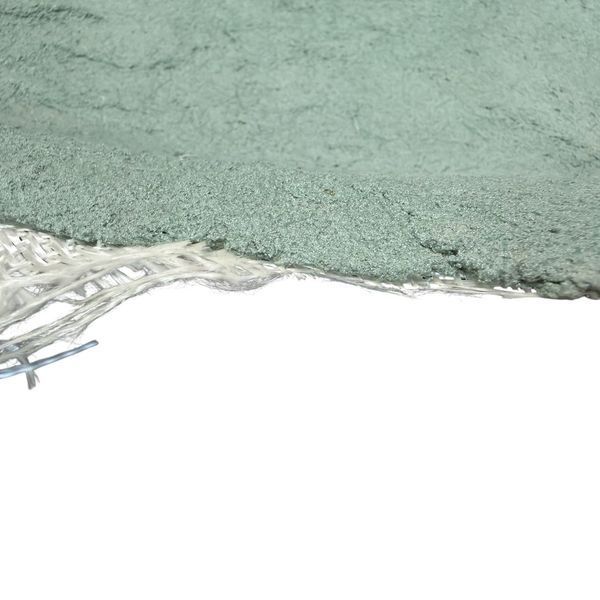

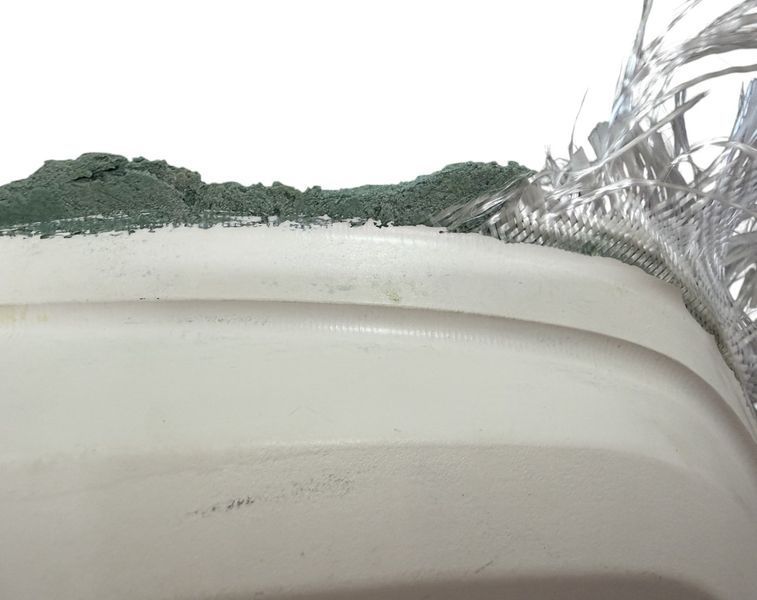

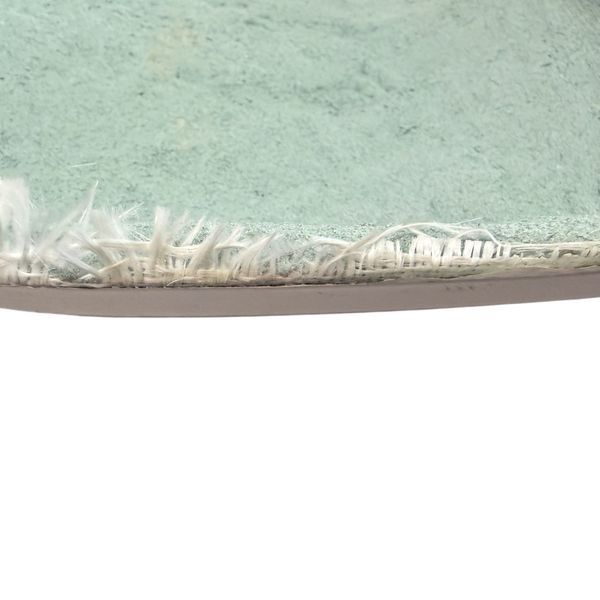

SikaBiresin® L400 — это двухкомпонентная эпоксидная паста, армированная стекловолокном, которая используется в качестве структурного подкладочного материала при производстве оснастки, матриц, фиксаторов, моделей и армирующих элементов. Благодаря низкой плотности, длительному времени работы и простоте нанесения паста является практичным решением для сложных конструкций, где важны жесткость, низкая плотность и стабильные механические свойства после отверждения. Является альтернативой классическим методам ламинирования благодаря армированию стекловолокном.

Основные преимущества:

• Низкая плотность — 0,91 г/см³ в смешанном состоянии, что уменьшает общий вес изделия
• Армирование стекловолокном — обеспечивает повышенную жесткость и прочность после полимеризации
• Длительное время работы — 2 часа при 25°C (570 г массы), что дает достаточно времени для нанесения в сложных зонах
• Низкий запах — удобное применение в производственных условиях
• Простая подготовка — паста легко смешивается и наносится без сложного оборудования
• Максимальная толщина нанесения до 40 мм (1,57") — подходит для толстослойных подкладочных конструкций
• Высокая твердость после отверждения — Shore D 81

Область применения:

• Структурные подкладочные конструкции — основная область применения: подкладочный материал для композитных матриц и форм
• Инструменты и оснастка — матрицы, формы, шаблоны, технологическая оснастка
• Приспособления (jigs and fixtures) — изготовление точных фиксаторов и сборочных приспособлений
• Модели и прототипы — в том числе художественные и функциональные формованные модели
• Галтели и армирование (fillets and reinforcements) — для усиления угловых соединений и конструктивных узлов
• Негативы — изготовление подкладочных слоев обратных форм

Инструкция по применению:

1. Пропорции смешивания — 100:14 по массе "100 частей компонента A (смола, серая паста); 14 частей компонента B (отвердитель)"

2. Смешивание — тщательно перемешать компоненты A и B до однородной массы. Цвет готовой смеси — зеленый.

3. Нанесение — время работы со смесью (570 г) при 25°C — 2 часа. Максимальная рекомендуемая толщина слоя — 40 мм (1,57").

4. Расформовка — демонтаж возможен через 24 часа при 25°C

5. Полная полимеризация — 7 суток при 25°C

6. Хранение — в оригинальной нераскрытой таре при температуре 15–25°C

Технические характеристики:

• Тип продукта: двухкомпонентная эпоксидная паста для ламинирования
• Наполнитель: стекловолокно
• Компонент A (смола): серая паста (fibrous paste)
• Компонент B (отвердитель): зеленая жидкость
• Комплект: 10 кг A (смола) + 1.4 кг B (отвердитель)
• Цвет после смешивания: зеленый
• Соотношение смешивания по массе: 100 : 14 (A : B)
• Плотность смеси при 25°C: 0,91 г/см³ (7,57 фунт/гал)
• Жизнеспособность смеси при 25°C (570 г): 120 мин (2 часа)
• Время демонтажа при 25°C: 24 часа
• Полная полимеризация при 25°C: 7 суток
• Максимальная толщина слоя: 40 мм (1,57")
• Твердость Shore D: 81
• Прочность на изгиб: 48 МПа
• Модуль изгиба: 4 400 МПа
• Прочность на сжатие: 48 МПа
• Температура стеклования (Tg): 70°C (158°F)
• Коэффициент теплового расширения: 13,3 ppm/°F (24 ppm/°C)
• Температура хранения: 15–25°C
